穩定可靠 ? 精準快速
MS系列
-
-
-
220系列電機
-
產品說明DS系列伺服專用電機適配DS系列11/15KW伺服驅動器編碼器線數2500ppr命名規則系列名稱MS系列伺服電機機座號220產品名稱ST正弦波驅動器電動機油封空不帶油封（130ST及以上標 配油封，型號沒有E）E帶油封（僅60ST、80ST系列帶油封的型號命名有區分）反饋元件M增量式編碼器（2500線光電編碼器）額定轉矩（N.m）700
-
產品說明
DS系列伺服專用電機
適配DS系列11/15KW伺服驅動器
編碼器線數2500ppr
命名規則
系列名稱 | MS系列伺服電機 | |
機座號 | 220 | |
產品名稱 | ST | 正弦波驅動器電動機 |
油封 | 空 | 不帶油封（130ST及以上標 配油封，型號沒有E） |
E | 帶油封（僅60ST、80ST系列帶油封的型號命名有區分） | |
反饋元件 | M | 增量式編碼器（2500線光電編碼器） |
額定轉矩（N.m） | 700 | 70.0 |
960 | 96.0 | |
額定轉速（rpm） | 15 | 1500 |
軸承鍵 | A | 無鍵 |
B | 帶鍵 | |
失電制動器 | 空 | 無失電制動器 |
Z | 帶失電制動器(220電機無抱閘款) | |
電壓等級 | 4 | 380V級 |
功率（KW） | 11P0 | 11.0 |
15P0 | 15.0 | |
規格參數
項目 | 380V | ||
電機型號 MS- | M70015□□-411P0 | M96015□□-415P0 | |
電機代碼 | 1157 | 1161 | |
額定功率（KW） | 11.0 | 15.0 | |
額定電流（A） | 25 | 35 | |
額定轉速（rpm） | 1500 | 1500 | |
*高轉速（rpm） | 2000 | 2000 | |
額定轉矩（N·m） | 70 | 96 | |
峰值轉矩（N·m） | 105 | 145 | |
反電勢常數（V/krpm） | 170 | 175 | |
力矩系數（N·m/A） | 2.8 | 2.74 | |
轉子慣量（Kg·m2） | 13.7×10-3 | 15.5×10-3 | |
編碼器線數（PPR） | 2500 | ||
極對數 | 4 | ||
電機絕緣等級 | Class B（130℃） | ||
防護等級 | IP65 | ||
使用環境 | 環境溫度 | －20℃～＋50℃ | |
環境濕度 | 相對濕度<90%（不結露條件） | ||

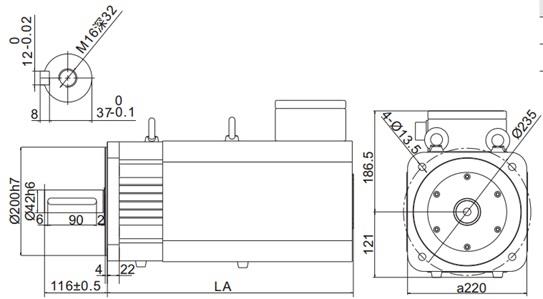

產品尺寸（單位：mm）
電機型號 | LA±1 | 慣量等級 | |
常規 | 帶抱閘 | ||
MS-220ST-M70015□□-411P0 | 454 | - | - |
MS-220ST-M96015□□-415P0 | 507 | - | - |
