穩定可靠 ? 精準快速
DP3系列
-
-
-
DP3F閉環步進驅動器
-
產品說明采用編碼器作為位置反饋，可對位置偏差進行實時補償，從根本上解決傳統步進電機丟步的問題；可根據負載和速度實時調整電流大小，運行更平穩，電機發熱更低；相對于開環步進，明顯提升電機的高速性能；脈沖和方向輸入電平支持5V和24V，滑撥開關選擇；4位撥碼，可設定16檔細分，滿足大部分客戶
-
產品說明
采用編碼器作為位置反饋，可對位置偏差進行實時補償，從根本上解決傳統步進電機丟步的問題； 可根據負載和速度實時調整電流大小，運行更平穩，電機發熱更低； 相對于開環步進，明顯提升電機的高速性能； 脈沖和方向輸入電平支持5V和24V，滑撥開關選擇； 4位撥碼，可設定16檔細分，滿足大部分客戶的需求； 可撥碼改變電機旋轉方向； 有上電自整定功能，撥碼可選； 支持單雙脈沖模式，撥碼可選； 指令平滑時間撥碼可選，方便調試，提高電機運行時的平穩性； 兩路數字輸入信號：使能信號輸入和報警清除信號輸入； 三路數字輸出信號：報警信號輸出，到位/Z信號輸出，抱閘信號輸出； 具有過流、過壓、堵轉檢測、失步補償等保護功能。
產品規格
驅動器型號 | DP3F-305 | DP3F-705 | DP3F-808 | DP3F-808A | |
輸入電源電壓 | 20~50 VDC | 20~50 VDC | 20~80 VDC | 20~80 VAC | |
輸出電流峰值（A） | 1~3 | 1~7 | 1~8.4 | 1~8.4 | |
匹配電機（機座） | 42 | 57/86 | 86 | 86 | |
步進脈沖頻率（KHz） | 24V信號200K，5V差分信號500K | ||||
控制信號輸入電壓（VDC） | 5/24（滑撥開關設定） | ||||
使用 環境 | 使用場合 | 盡量避免粉塵，油霧及腐蝕性氣體 | |||
環境溫度 | 0℃～50℃ | ||||
*高工作溫度 | 60℃ | ||||
濕度 | 40%～90％ RH（不能結露或有水珠） | ||||
振動 | 5.9m/s2 Max | ||||
保存溫度 | －20℃～65℃ | ||||

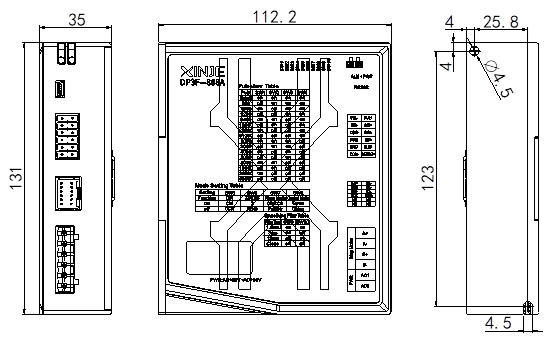

外形尺寸（單位：mm）
DP3F-305、DP3F-705
DP3F-808
DP3F-808A
