穩定可靠 ? 精準快速
DP3系列
-
-
-

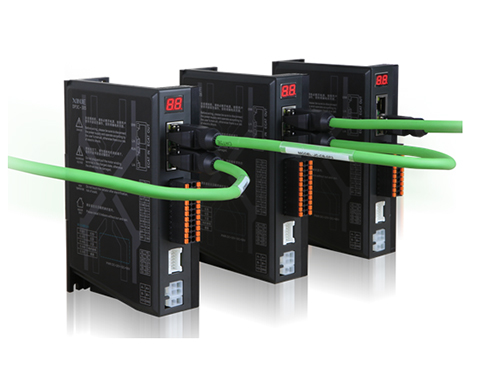

DP3C總線步進驅動器
-
產品說明支持COE（CANopen over EtherCAT）協議，符合CiA402標準，支持32軸，支持具備標準EtherCAT協議的主站，主站與從站的通訊周期可達32軸1ms。網線連接替代了傳統的脈沖方向信號線，同時配備了動力線和編碼器線，接線簡單。可大幅減少線纜成本，人工成本和維護成本。依托于EtherCAT總線的低總線負載和點對點的物理層，可
-
產品說明
支持COE（CANopen over EtherCAT）協議，符合CiA402標準，支持32軸，支持具備標準EtherCAT協議的主站，主站與從站的通訊周期可達32軸1ms。
網線連接替代了傳統的脈沖方向信號線，同時配備了動力線和編碼器線，接線簡單。可大幅減少線纜成本，人工成本和維護成本。
依托于EtherCAT總線的低總線負載和點對點的物理層，可大幅抑制干擾和雜波的產生，顯著改善系統的可靠性和抗干擾能力。
EtherCAT總線技術結合*新的控制算法，性能得到有很大程度的提升。
配置7路信號輸入，7路信號輸出，可進行探針輸入，正負限位，原點輸入，報警輸出，到位輸出，抱閘信號輸出等等功能的配制，滿足不同客戶群體的需求。
采用編碼器作為位置反饋，可對位置偏差進行實時補償，從根本上解決傳統步進電機丟步的問題；
可根據負載和速度實時調整電流大小，運行更平穩，電機發熱更低。
產品規格
驅動器型號 | DP3C-305 | DP3C-705 | DP3C-808 | |
輸入電源電壓（VDC） | 20-50 | 20-50 | 20-80 | |
輸出電流峰值（A） | 1-3 | 1-7 | 1-8 | |
匹配電機（機座） | 42 | 57/60 | 86 | |
輸入信號 | 探針輸入，原點輸入，正負限位，急停，自定義輸入 | |||
輸出信號 | 報警輸出，到位輸出，抱閘信號輸出，自定義輸出 | |||
報警功能 | 過流，過壓，超差，通訊異常等 | |||
調試軟件 | 信捷步進驅動器配置工具軟件 | |||
使用 環境 | 使用場合 | 盡量避免粉塵，油霧及腐蝕性氣體，濕度太大及強振動場所，禁止有可燃氣體和導電灰塵 | ||
環境溫度 | 0℃～50℃ | |||
*高工作溫度 | 60℃ | |||
濕度 | 40%～90％ RH（不能結露或有水珠） | |||
振動 | 5.9m/s2 Max | |||
保存溫度 | －20℃～65℃ | |||
外形尺寸（單位：mm）

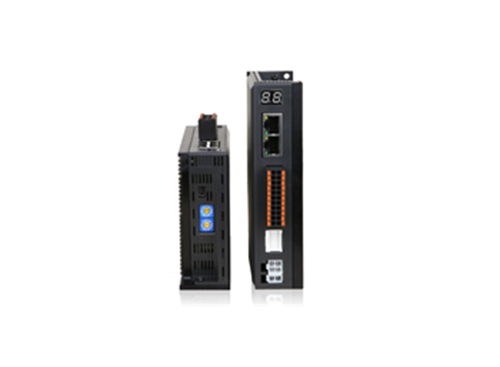

DP3C-305、DP3C-705、DP3C-808
