TG系列
-
-
-

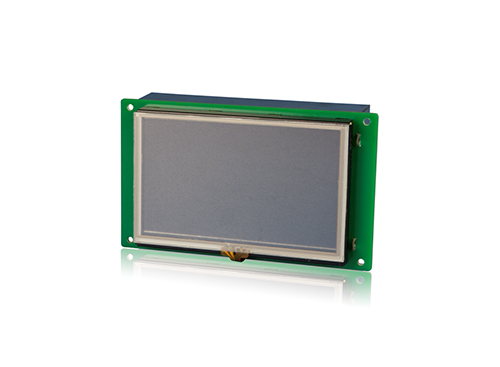

TGM(B)系列無邊框內嵌入觸摸屏
-
產品說明無前殼，后安裝，大大減少安裝空間與設備表面結合緊密，融合性更好用戶可以自行設計面膜，滿足個性化定制需求1677萬色，畫質細膩無痕，顯示效果媲美液晶顯示器下載、啟動、運行，三位一體的超高速響應支持C語言腳本功能，運算、自由協議編寫、繪圖，提高編程自由度支持BMP、JPEG格式圖片顯示豐富的立體3D圖庫，畫面
-
產品說明
無前殼，后安裝，大大減少安裝空間
與設備表面結合緊密，融合性更好
用戶可以自行設計面膜，滿足個性化定制需求
1677萬色，畫質細膩無痕，顯示效果媲美液晶顯示器
下載、啟動、運行，三位一體的超高速響應
支持C語言腳本功能，運算、自由協議編寫、繪圖，提高編程自由度
支持BMP、JPEG格式圖片顯示
豐富的立體3D圖庫，畫面更生動
靈活的部件選擇空間，自定義動畫軌跡設計
數據采集保存功能，支持時間趨勢圖，XY趨勢圖等多種形式的數據管理方式
配方數據的存儲與雙向傳送，提高工作效率
產品特點
1. ARM9 CPU，400MHz主頻，128MB存儲容量
2. 7.0英寸，1677萬色，TFT液晶顯示，LED背光
3. 帶COM口，獨立通訊，支持RS232/RS422/RS485通訊方式
4. 標配時鐘
5. USB-B接口，實現數據傳輸
型號說明
1： | 系列名稱 | TGM（B）系列無邊框內嵌入觸摸屏 |
2： | 顯示尺寸 | 765：7.0英寸 |
3： | 產品類型 | B：裸屏（無前殼后安裝） |
4： | 接口類型 | MT：配備USB-B下載口、USB-A U盤口、一個串口 |
ET：配備USB-B下載口、USB-A U盤口、RJ45以太網口、一個串口 |
規格參數
型號 | TGM765B |
TGM765B-MT/ET | |
產品特性 | |
尺寸 | 7.0 |
分辨率 | 800*480 |
液晶屏 | TFT液晶顯示，LED背光 |
顯示顏色 | 1677萬色 |
亮度（cd/m2） | 200可調（系統寄存器PFW100） |
觸摸面板 | 四線電阻式觸摸屏 |
液晶壽命 | 50000小時以上，環境溫度25℃，24小時運行 |
存儲器 | 128MB |
外部接口 | |
PLC口 | 支持RS232/RS485/RS422通訊 |
USB接口1 | USB-B（符合USB2.0規范），USB下載口 |
USB接口2 | USB-A（符合USB2.0規范），U盤口 |
電氣特性 | |
輸入電壓 | DC24V（電壓范圍：DC22V~DC26V） |
消耗電流 | 200mA |
允許失電 | 10ms以下（實際失電小于1s） |
抗電壓沖擊 | AC1000V，10mA，小于1分鐘（信號與地間） |
絕緣電阻 | DC500V，10MΩ以上（信號與地間） |
環境 | |
運行溫度 | 0℃~50℃ |
存儲溫度 | -20℃~60℃ |
運行濕度 | 10%RH~90%RH（無凝露） |
抗干擾能力 | 干擾電壓：1500Vp-p 脈沖周期：1us 持續時間：1分鐘 |
空氣 | 無腐蝕性氣體 |
冷卻方式 | 自然風冷 |
防護等級 | 前面板符合IP65 |
尺寸 | |
外部尺寸（mm） | 182.4*108.5*39.0 |
面板開孔尺寸（mm） | 174.4*65.0 |
注意：以上所有型號標配時鐘。
產品外形及尺寸（單位：mm）
TGM765B-MT/ET：
