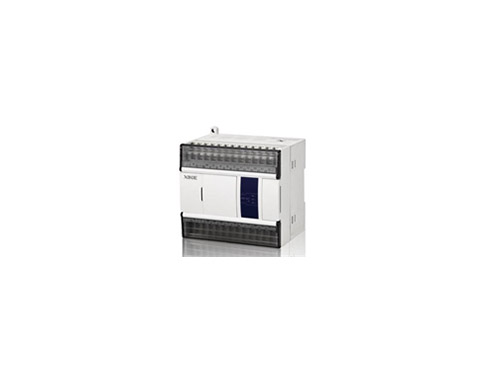

XD3-22T4TC-E
-
產品特點XD3系列特殊機型，集邏輯控制，熱電偶輸入于一體。開關量輸入：8點（NPN型光耦隔離）、開關量輸出：14點（晶體管型）熱電偶信號輸入：4點電源規格：AC220V支持2路AB相輸入支持2路高速計數（10KHz）支持MODBUS、X-NET通訊性價比高，大幅度節省了空間型號一覽表型 號功 能XD-22T4TC-E8路NPN型開關量輸入、14路晶
-
產品特點
XD3系列特殊機型，集邏輯控制，熱電偶輸入于一體。
開關量輸入：8點（NPN型光耦隔離）、開關量輸出：14點（晶體管型）
熱電偶信號輸入：4點
電源規格：AC220V
支持2路AB相輸入
支持2路高速計數（10KHz）
支持MODBUS、X-NET通訊
性價比高，大幅度節省了空間
型號一覽表
型 號 | 功 能 |
XD-22T4TC-E | 8路NPN型開關量輸入、14路晶體管輸出、4路熱電偶信號輸入 |

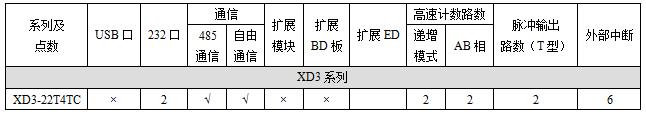

功能配置表
×不支持 √支持
基本規格
項目 | 規格 |
絕緣電壓 | DC 500V 2MΩ以上 |
抗噪聲 | 噪聲電壓1000Vp-p 1us脈沖1分鐘 |
空氣 | 無腐蝕性、可燃性氣體 |
環境溫度 | 0℃~60℃ |
環境濕度 | 5%~95%（無凝露） |
COM0口 | RS232（出廠默認X-NET協議），連接PC下載/上傳/監控 |
COM1口 | RS232（出廠默認MODBUS協議，連接上位機、人機界面編程或調試 |
COM2口 | RS485，連接智能儀表、變頻器等 |
安裝 | 可用M3的螺絲固定或直接安裝在的導軌上 |
接地（FG2 | 第三種接地（不可與強電系統公共接地） |
性能規格
項目 | 規格 | ||
程序執行方式 | 循環掃描方式 | ||
編程方式 | 指令、梯形圖并用 | ||
處理速度 | 0.02~0.05us； | ||
停電保持 | 使用FlashROM及鋰電池（3V紐扣電池） | ||
用戶程序容量※1 | 256KB | ||
I/O 點數 ※2 | 總點數 | 22點 | |
輸入點數 | 8點X0~X7 | ||
輸出點數 | 14點Y0~Y15 | ||
內部線圈（X）※3 | 1280點：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077 | ||
內部線圈（Y）※4 | 1280點：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077 | ||
內部線圈（M、HM、SM） | 11008點 | M0~M7999【HM0~HM959】※5 | |
流程（S、HS） | 1152點 | S0~S1023【HS0~HS127】※5 | |
定時器（T、HT、ET） | 點數 | 712點 | T0~T575【HT0~HT95】※5 |
精確定時 ET0~ET39 | |||
規格 | 100ms定時器：設置時間0.1~3276.7秒 10ms定時器：設置時間0.01~327.67秒 1ms定時器：設置時間0.001~32.767秒 | ||
計數器（C、HC、HSC） | 點數 | 712點 | C0~C575【HC0~HC95】※5 |
高速計數器 HSC0~HSC39 | |||
規格 | 16位計數器：設置值K0~32,767 32位計數器：設置值-2147483648~＋2147483647 | ||
數據寄存器（D、HD、HSD） | 11548字 | D0~D7999【HD0~HD999】※5 | |
特殊用※6 ：SD0~SD2047【HSD0~HSD499】※5 | |||
FlashROM寄存器 （FD、SFD） | 8192字 | FD0~FD6143 | |
特殊用※6 ：SFD0~SFD1999 | |||
特殊保密寄存器 FS0~FS47 | |||
WAIT指令專用線圈 | 32點 | SEM0~SEM31 | |
高速處理功能 | 高速計數、脈沖輸出、外部中斷 | ||
口令保護 | 6位長度ASCII | ||
自診斷功能 | 上電自檢、監控定時器、語法檢查 | ||
注釋：
※1：用戶程序容量，指保密下載時的*大程序容量。
※2：I/O點數，指用戶可從外部接入、輸出信號的端子數。
※3：X，指內部輸入繼電器，超出I點數的X可用作中間繼電器。
※4：Y，指內部輸出繼電器，超出O點數的Y可用作中間繼電器。
※5：【】標志，為默認的斷電保持區域，不可更改。
※6：特殊用，指被系統占用的特殊用途的寄存器，不可另作他用，詳情參閱《XD/XL系列可編程控制器用戶手冊【基本指令篇】》附錄1。
※7：輸入線圈、輸出繼電器/晶體管的編號為八進制數，其他存儲器的編號均為十進制數。
※8：沒有與外設實連的I/O可作為快速內部繼電器使用。
模擬量輸入規格
項目 | 內容 | |
模擬量輸入信號 | K、S、E、N、B、T、J、R型熱電偶 | |
