穩定可靠 ? 精準快速
XD系列
-
-
-

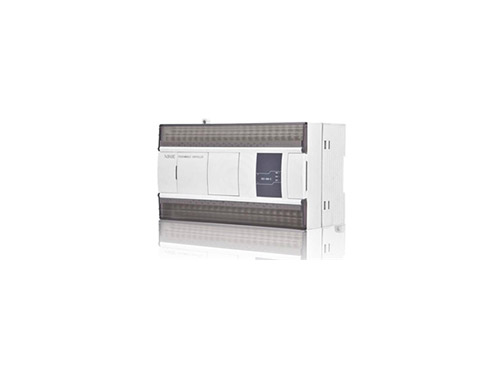

XD5-xDnTm-E
-
產品特點XD5系列差分機型PLC,支持差分型輸入、輸出信號速度是XC系列的12倍,具備更大的內部資源空間輸入類型:NPN輸出類型:晶體管(T)、繼電器(R)、晶體管繼電器混合(RT)電源規格:AC220V支持X-NET現場總線功能支持高速計數(高達80KHz)、2~4軸脈沖輸出(高達100KHz)、頻率測量等特殊功能標配USB口,用于編程下載支
-
產品特點
XD5系列差分機型PLC,支持差分型輸入、輸出信號
速度是XC系列的12倍,具備更大的內部資源空間
輸入類型:NPN
輸出類型:晶體管(T)、繼電器(R)、晶體管繼電器混合(RT)
電源規格:AC220V
支持X-NET現場總線功能
支持高速計數(高達80KHz)、2~4軸脈沖輸出(高達100KHz)、頻率測量等特殊功能
標配USB口,用于編程下載
支持1~16個擴展模塊、1個擴展ED、1~2個擴展BD板
型號一覽表
外觀尺寸圖(單位:mm)
基本規格
項目 | 規格 |
絕緣電壓 | DC 500V 2MΩ以上 |
抗噪聲 | 噪聲電壓1000Vp-p 1us脈沖1分鐘 |
空氣 | 無腐蝕性、可燃性氣體 |
環境溫度 | 0℃~60℃ |
環境濕度 | 5%~95%(無凝露) |
USB口 | USB快速下載口,連接PC下載/上傳/監控 |
COM1口 | RS232,連接上位機、人機界面編程或調試 |
COM2口 | RS485,連接智能儀表、變頻器等 |
COM3口 | 用于連接左擴展ED模塊 |
安裝 | 可用M3的螺絲固定或直接安裝在寬35mm的DIN46277導軌上 |
接地(FG) | 第三種接地(不可與強電系統公共接地)※1 |

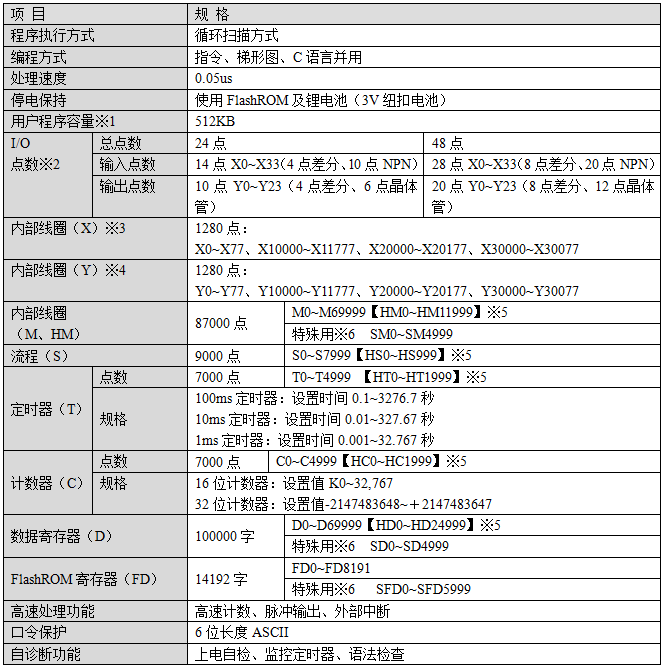

性能規格
注釋:
※1:用戶程序容量,指保密下載時的*大程序容量。
※2:I/O點數,指用戶可從外部接入、輸出信號的端子數。
※3:X,指內部輸入繼電器,超出I點數的X可用作中間繼電器。
※4:Y,指內部輸出繼電器,超出O點數的Y可用作中間繼電器。
※5:【】標志,為默認的斷電保持區域,不可更改。
※6:特殊用,指被系統占用的特殊用途的寄存器,不可另作他用。
※7:輸入線圈、輸出繼電器/晶體管的編號為八進制數,其他存儲器的編號均為十進制數。
※8:沒有與外設實連的I/O可作為快速內部繼電器使用。
※9:V3.5.2及以下固件版本的XD5系列數據寄存器范圍為D0~D59999。
功能配置表
×不支持 √支持
