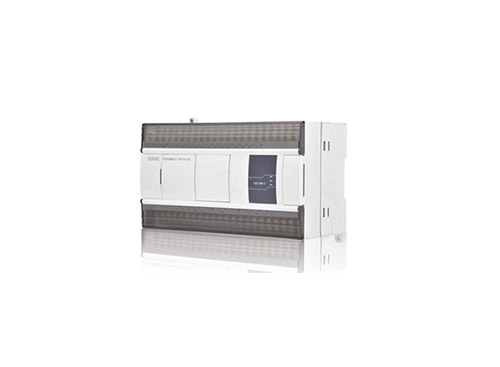

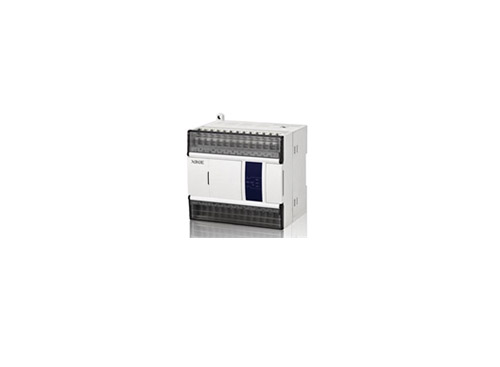

XDC系列基本單元
-
產品特點XDC系列運動總線型PLC，包含24、32、48、60點規格。兼容XD3的所有功能速度是XC系列的12倍，具備更大的內部資源空間輸入類型：NPN輸出類型：晶體管（T）電源規格：AC220V支持X-NET運動總線功能支持高速計數（高達80KHz）、2軸脈沖輸出（高達100KHz）等特殊功能標配232口，用于編程下載支持1~16個擴展模塊、1個擴展ED
-
產品特點
XDC系列運動總線型PLC，包含24、32、48、60點規格。
兼容XD3的所有功能
速度是XC系列的12倍，具備更大的內部資源空間
輸入類型：NPN
輸出類型：晶體管（T）
電源規格：AC220V
支持X-NET運動總線功能
支持高速計數（高達80KHz）、2軸脈沖輸出（高達100KHz）等特殊功能
標配232口，用于編程下載
支持1~16個擴展模塊、1個擴展ED、1~2個擴展BD
型號一覽表
型號 | 輸入點數 （DC24V） | 輸出點數 （R，T） | ||||||
AC電源 | DC電源 | |||||||
繼電器輸出 | 晶體管輸出 | 晶體管繼電器混合輸出 | 繼電器輸出 | 晶體管輸出 | 晶體管繼電器混合輸出 | |||
NPN型 | - | XDC-24T-E | - | - | XDC-24T-C | - | 14點 | 10點 |
- | XDC-32T-E | - | - | XDC-32T-C | - | 18點 | 14點 | |
- | XDC-48T-E | - | - | XDC-48T-C | - | 28點 | 20點 | |
- | XDC-60T-E | - | - | XDC-60T-C | - | 36點 | 24點 | |
PNP 型 | - | XDC-24PT-E | - | - | XDC-24PT-C | - | 14點 | 10點 |
- | XDC-32PT-E | - | - | XDC-32PT-C | - | 18點 | 14點 | |
- | XDC-48PT-E | - | - | XDC-48PT-C | - | 28點 | 20點 | |
- | XDC-60PT-E | - | - | XDC-60PT-C | - | 36點 | 24點 | |
注意：PNP型PLC為定制機。
基本規格
項目 | 規格 |
絕緣電壓 | DC 500V 2MΩ以上 |
抗噪聲 | 噪聲電壓1000Vp-p 1us脈沖1分鐘 |
空氣 | 無腐蝕性、可燃性氣體 |
環境溫度 | 0℃~60℃ |
環境濕度 | 5%~95%（無凝露） |
PORT1口 | RS232，X-NET通訊方式，連接上位機、人機界面編程或調試 |
PORT2口 | RS485/RS232，連接智能儀表、變頻器等 |
PORT3口 | 擴展ED通訊口 |
安裝 | 可用M3的螺絲固定或直接安裝在的導軌上※2 |
接地（FG） | 第三種接地（不可與強電系統公共接地）※3 |
注意：對XDC系列PLC而言，PORT2口分為RS232、RS485兩個通訊接口，兩個通訊口不能同時使用。
性能規格
項 目 | 規 格 | ||||||
程序執行方式 | 循環掃描方式 | ||||||
編程方式 | 指令、梯形圖并用 | ||||||
處理速度 | 0.05us | ||||||
停電保持 | 使用FlashROM及鋰電池（3V紐扣電池） | ||||||
用戶程序容量※1 | 384KB | ||||||
I/O 點數 ※2 | 總點數 | 24點 | 32點 | 48點 | 60點 | ||
輸入點數 | 14點X0~X15 | 18點X0~X21 | 28點X0~X33 | 36點X0~X43 | |||
輸出點數 | 10點Y0~Y11 | 14點Y0~Y15 | 20點Y0~Y21 | 24點Y0~Y27 | |||
內部線圈（X）※3 | 1280點：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077 | ||||||
內部線圈（Y）※4 | 1280點：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077 | ||||||
內部線圈 （M、HM） | 92000點 | M0~M74999【HM0~HM11999】 | |||||
特殊用※6 SM0~SM4999 | |||||||
流程（S） | 9000點 | S0~S7999【HS0~HS999】 | |||||
定時器（T） | 點數 | 7000點 | T0~T4999【HT0~HT1999】 | ||||
規格 | 100ms定時器：設置時間0.1~3276.7秒 10ms定時器：設置時間0.01~327.67秒 1ms定時器：設置時間0.001~32.767秒 | ||||||
計數器（C） | 點數 | 7000點 | C0~C4999【HC0~HC1999】 | ||||
規格 | 16位計數器：設置值K0~32,767 32位計數器：設置值-2147483648~＋2147483647 | ||||||
數據寄存器（D） | 100000字 | D0~D69999【HD0~HD24999】 | |||||
特殊用※6 SD0~SD4999 | |||||||
FlashROM寄存器 （FD） | 14192字 | FD0~FD8191 | |||||
特殊用※6 SFD0~SFD5999 | |||||||
高速處理功能 | 高速計數、脈沖輸出、外部中斷 | ||||||
口令保護 | 6位長度ASCII | ||||||
自診斷功能 | 上電自檢、監控定時器、語法檢查 | ||||||
注釋：
※1：用戶程序容量，指保密下載時的*大程序容量。
※2：I/O點數，指用戶可從外部接入、輸出信號的端子數。
※3：X，指內部輸入繼電器，超出I點數的X可用作中間繼電器。
※4：Y，指內部輸出繼電器，超出O點數的Y可用作中間繼電器。
※5：【】標志，為默認的斷電保持區域,不可更改。
※6：特殊用，指被系統占用的特殊用途的寄存器，不可另作他用。
※7：輸入線圈、輸出繼電器/晶體管的編號為八進制數，其他存儲器的編號均為十進制數。
※8：沒有與外設實連的I/O可作為快速內部繼電器使用。
功能配置表
×不支持 √支持
