穩定可靠 ? 精準快速
XL系列
-
-
-

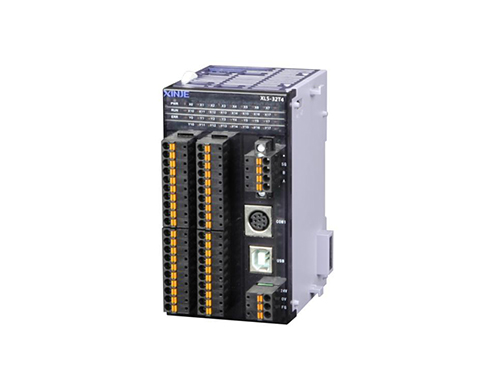

XL5系列基本單元
-
產品特點薄型PLC，小巧實用，節省安裝空間支持2~4路高速脈沖輸出，3~4路AB相高速計數8/16點輸入、8/16點輸出；晶體管輸出，DC24V電源*多可外接擴展16個擴展模塊、1個ED模塊支持USB口高速下載具有更高的處理速度，約為XC系列的12倍帶時鐘并對數據進行掉電保持支持基本的邏輯控制和數據運算支持X-NET現場總線、PID、外部中斷
-
產品特點
薄型PLC，小巧實用，節省安裝空間
支持2~4路高速脈沖輸出，3~4路AB相高速計數
8/16點輸入、8/16點輸出；晶體管輸出，DC24V電源
*多可外接擴展16個擴展模塊、1個ED模塊
支持USB口高速下載
具有更高的處理速度，約為XC系列的12倍
帶時鐘并對數據進行掉電保持
支持基本的邏輯控制和數據運算
支持X-NET現場總線、PID、外部中斷、C函數功能塊、MODBUS通訊等功能
型號一覽表
型號 | 輸入點數 （DC24V） | 輸出點數 （R，T） | ||||||
AC電源 | DC電源 | |||||||
繼電器輸出 | 晶體管輸出 | 晶體管繼電器混合輸出 | 繼電器輸出 | 晶體管輸出 | 晶體管繼電器混合輸出 | |||
NPN 型 | - | - | - | - | XL5-16T | - | 8點 | 8點 |
- | - | - | - | XL5-32T | - | 16點 | 16點 | |
- | - | - | - | XL5-32T4 | - | 16點 | 16點 | |
- | - | - | - | XL5-64T10 | - | 32點 | 32點 | |
PNP型 | - | - | - | - | XL5-32PT4 | - | 16點 | 16點 |

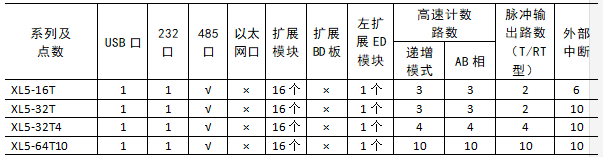

功能配置表
×不支持 √支持
注意：所有機型均標配時鐘功能。
基本規格
項目 | 規格 |
絕緣電壓 | DC 500V 2MΩ以上 |
抗噪聲 | 噪聲電壓1000Vp-p 1us脈沖1分鐘 |
空氣 | 無腐蝕性、可燃性氣體 |
環境溫度 | 0℃~55℃ |
環境濕度 | 5%~95%（無凝露） |
USB口 | USB口，XNET通訊格式，用于程序上/下載 |
PORT1口 | RS232，連接上位機、人機界面編程或調試 |
PORT2口 | RS485，連接智能儀表、變頻器等 |
PORT3口 | 擴展ED通訊口 |
安裝 | 可用M3的螺絲固定或直接安裝在的導軌上 |
接地（FG） | 第三種接地（不可與強電系統公共接地） |
性能規格
項目 | 規 格 | |||||
程序執行方式 | 循環掃描方式 | |||||
編程方式 | 指令、梯形圖并用 | |||||
處理速度 | 0.05us | |||||
停電保持 | 使用FlashROM及鋰電池（3V紐扣電池） | |||||
用戶程序容量※1 | 512KB | |||||
I/O 點數 ※2 | 總點數 | 16點 | 32點 | 64點 | ||
輸入點數 | 8點 X0~X7 | 16點 X0~X17 | 32點 X0~X37 | |||
輸出點數 | 8點 X0~X7 | 16點 X0~X17 | 32點 Y0~Y37 | |||
內部線圈（X）※3 | 1280點 | X0~X77、X10000~X11777、X20000~X20177、X30000~X30077 | ||||
內部線圈（Y）※4 | 1280點 | Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077 | ||||
內部線圈（M、HM） | 87000點 | M0~M69999【HM0~HM11999】 | ||||
特殊用※6 SM0~SM4999 | ||||||
流程（S） | 9000點 | S0~S7999【HS0~HS999】 | ||||
定時器（T） | 點數 | 7000點 | T0~T4999【HT0~HT1999】 | |||
規格 | 100mS定時器：設置時間0.1~3276.7秒 10mS定時器：設置時間0.01~327.67秒 1mS定時器：設置時間0.001~32.767秒 | |||||
計數器（C） | 點數 | 7000點 | C0~C4999【HC0~HC1999】 | |||
規格 | 16位計數器：設置值K0~32,767 32位計數器：設置值-2147483648~＋2147483647 | |||||
數據寄存器（D） | 100000字 | D0~D69999【HD0~HD24999】※5 | ||||
特殊用※6 SD0~SD4999 | ||||||
FlashROM 寄存器（FD） | 14192字 | FD0~FD8191 | ||||
特殊用※6 SFD0~SFD5999 | ||||||
高速處理功能 | 高速計數、脈沖輸出、外部中斷 | |||||
口令保護 | 6位長度ASCII | |||||
自診斷功能 | 上電自檢、監控定時器、語法檢查 | |||||
注釋：
※1：用戶程序容量，指保密下載時的*大程序容量。
※2：I/O點數，指用戶可從外部接入、輸出信號的端子數。
※3：X，指內部輸入繼電器，超出I點數的X可用作中間繼電器。
※4：Y，指內部輸出繼電器，超出O點數的Y可用作中間繼電器。
※5：【】標志，為默認的斷電保持區域,不可更改。
※6：特殊用，指被系統占用的特殊用途的寄存器，不可另作他用，詳情參閱附錄1。
※7：輸入線圈、輸出繼電器/晶體管的編號為八進制數，其他存儲器的編號均為十進制數。
※8：沒有與外設實連的I/O可作為快速內部繼電器使用。

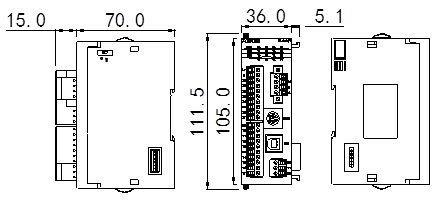

外觀尺寸圖（單位：mm）
XL5-16T：
