穩定可靠 ? 精準快速
XG系列
-
-
-

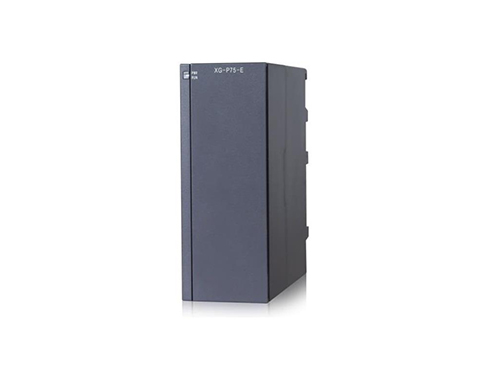

XG系列電源模塊
-
產品說明集PLC和HMI功能于一體（OP330文本顯示器&XC系列PLC）開關量輸入：10點/光耦隔離開關量輸出：8點/（繼電器輸出、晶體管輸出、繼電器晶體管混合輸出）LCD顯示：192×64像素（3.7inh）；LCD壽命可達2萬小時功能鍵多達26個按鍵靈敏、精確HMI和PLC編程使用同一根編程電纜防水等級符合IP20結構緊湊，大幅度節省電控柜
-
產品說明
集PLC和HMI功能于一體（OP330文本顯示器&XC系列PLC）
開關量輸入：10點/光耦隔離
開關量輸出：8點/（繼電器輸出、晶體管輸出、繼電器晶體管混合輸出）
LCD顯示：192×64像素（3.7inh）；LCD壽命可達2萬小時
功能鍵多達26個
按鍵靈敏、精確
HMI和PLC編程使用同一根編程電纜
防水等級符合IP20
結構緊湊，大幅度節省電控柜空間
命名規則
1： | 系列名稱 | XP系列：顯示區域不帶觸摸功能 |
2： | PLC類型 | 1：PLC部分為XC1系列 |
2：PLC部分為XC2系列 | ||
3：PLC部分為XC3系列 | ||
3： | 輸入輸出點數 | 18：10入8出 |
4： | 輸出類型 | R：繼電器輸出 |
T：晶體管輸出 | ||
RT：晶體管繼電器混合輸出（前2路晶體管輸出） | ||
5： | 是否選配BD板 | B：XP2系列可帶擴展BD板 |
空：XP2系列不帶擴展BD板 |
注意：XP1系列不支持擴展BD板；XP2系列可選配BD板（以型號是否-B區分）；XP3系列可連接BD板。
型號一覽表
XP系列 | 輸出類型 | ||
繼電器輸出 | 晶體管輸出 | 晶體管繼電器混合輸出 | |
XP1系列 | XP1-18R | XP1-18T | - |
XP2系列 | XP2-18R-B | - | XP2-18RT-B |
XP3系列 | XP3-18R | XP3-18T | XP3-18RT |
基本規格
項目 | 規格 |
供電電源 | AC100~240V |
允許電壓 | AC90~265V |
額定頻率 | 50~60Hz |
輸出電壓 | DC24V |
輸出功率 | 75W |
允許瞬間斷電時間 | 中斷時間≤0.5個交流周期，間隔大于等于1秒 |
沖擊電流 | *大40A 5ms以下/AC100V |
空氣 | 無腐蝕性、可燃性氣體 |
環境溫度 | 0℃~60℃ |
環境濕度 | 5%RH~95%RH(無凝露) |
安裝 | 直接安裝在DIN46277（寬35mm）的導軌上 |
接地 | 第三種接地(不可與強電系統公共接地) |

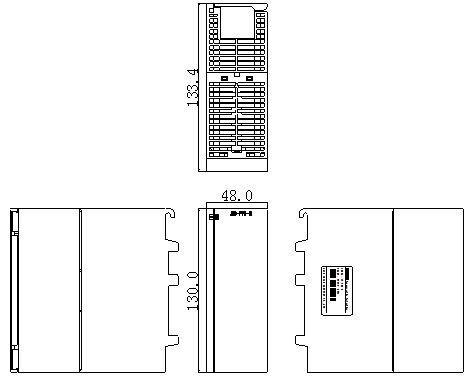

外觀尺寸圖（單位：mm）
