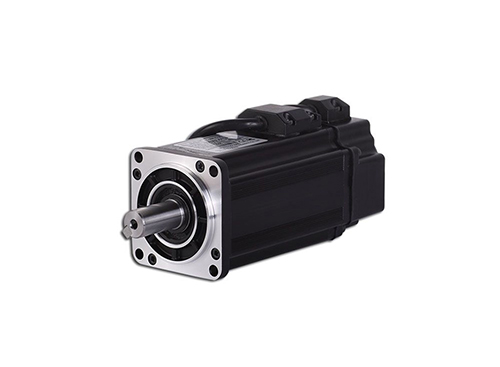

80系列伺服電機
-
尺寸外形圖伺服電機型號LLL法蘭SLS螺紋孔X深度鍵LRLELCLALBLZQKWTU80EMA-016A164(207)129(172)3538090706.41931M6×1525663.580EMA-024A179(222)144(187)35380907061931M6×1525663.580EMA-032A199(242)164(207)35380907061931M6×1525663.580EMA-038A214(257)179(222)35380907061931M6×1525663.5注：（）中為帶制動器電機
-
產品特點
規格參數

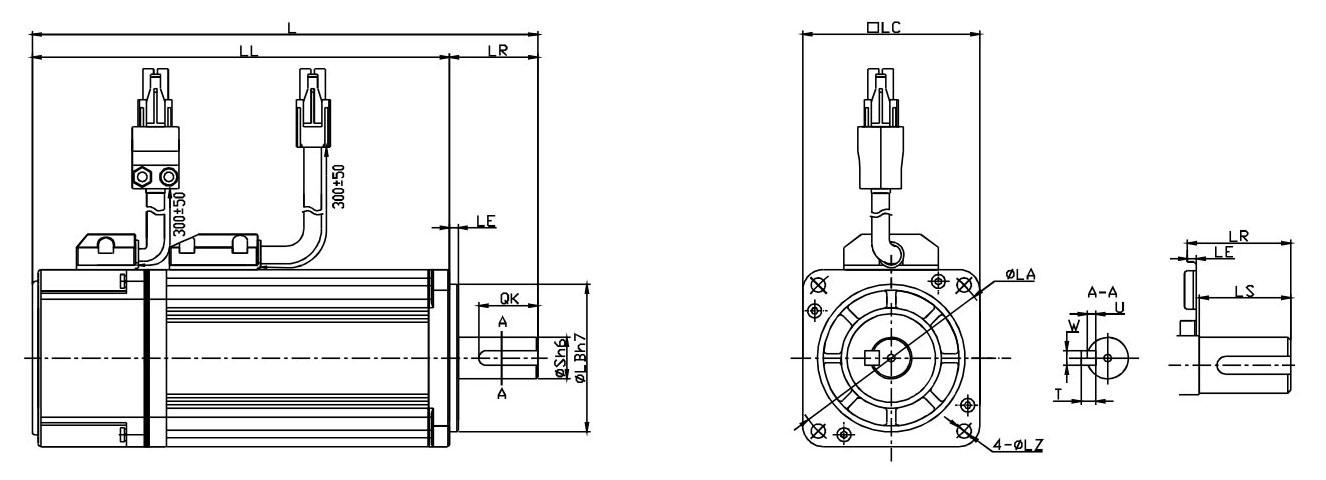

- 尺寸外形圖
伺服電機型號 L LL 法蘭 S LS 螺紋孔X深度 鍵 LR LE LC LA LB LZ QK W T U 80EMA-016A 164(207) 129(172) 35 3 80 90 70 6.4 19 31 M6×15 25 6 6 3.5 80EMA-024A 179(222) 144(187) 35 3 80 90 70 6 19 31 M6×15 25 6 6 3.5 80EMA-032A 199(242) 164(207) 35 3 80 90 70 6 19 31 M6×15 25 6 6 3.5 80EMA-038A 214(257) 179(222) 35 3 80 90 70 6 19 31 M6×15 25 6 6 3.5 注：（）中為帶制動器電機的尺寸。
技術參數
| 伺服電機號 | 80EMA- | ||||
| 016A | 024A | 032A | 038A | ||
| 電源電源 | V | 220 | |||
| 額定輸出功率 | W | 500 | 750 | 1000 | 1200 |
| 額定轉矩 | N.m | 1.6 | 2.4 | 3.2 | 3.8 |
| *大轉矩 | N.m | 4.8 | 7.2 | 9.6 | 11.4 |
| 額定電流 | Arms | 3.0 | 4.0 | 5.2 | 5 |
| *大電流 | Arms | 9.0 | 12.0 | 15.6 | 15 |
| 額定轉速 | r/min | 3000 | |||
| *高轉速 | r/min | 4500 | |||
| 轉動慣量 | ×10-4kg.㎡ | 1.09（1.29） | 1.24（1.44） | 1.59（1.79） | 1.98（2.18） |
| 重量-不帶制動器 | kg | 2.4 | 2.9 | 3.5 | 4.1 |
| 重量-帶制動器 | kg | 3 | 3.5 | 4.1 | 4.7 |
| 軸向*大荷量 | N | 98 | |||
| 徑向*大荷量 | N | 249 | |||
| 制動器額定電壓 | V | 24 | |||
| 制動器額定功率 | W | 11.5 | |||
| 制動器保持轉矩 | N.m | 4 | |||
| 編碼器 | 標配 | 省線式編碼器2500P/R | |||
| 選配 | **值編碼器131072P/R,旋轉變壓器，增量式編碼器2500P/R | ||||
| 絕緣等級 | F | ||||
| 環境溫度 | 0～+40℃(不結冰) | ||||
| 環境濕度 | 20~80%RH（不結露) | ||||
| 防護等級 | IP65(除輸出軸伸和電連接器）IP65 | ||||
注：括號內的數值表示帶制動器電機的值。

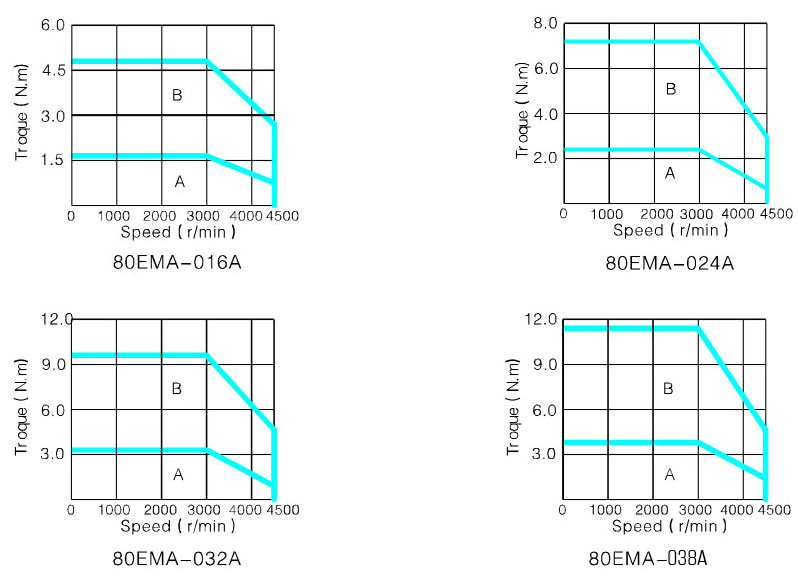

● 轉矩特性
